stc-1000 peltiers y fuente de alimentacion, como conectarlo todo?

garlor #1 Jul '25

despues de pelearme con chatgpt he llegado a la conclusion de que para hacerme una caja de fermentacion puedo hacerlo con los siguientes elementos

medidor de temperatura stc-1000 https://www.miravia.es/i1366908510597999.html
peltier tec1-12706 https://www.miravia.es/i1367761693031835.html
fuente de alimentacion 12v 15A https://www.miravia.es/p/i1366481604586018-s2083756697987618.html

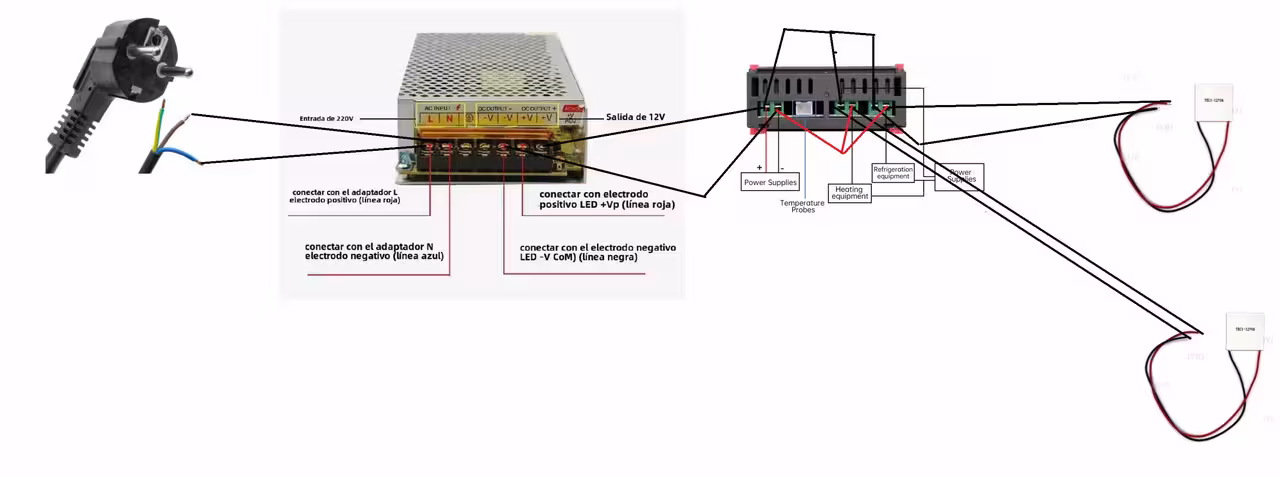

lo que no tengo claro del todo es el esquema de conexiones, he preparado este cutre esquema, a ver si me podeis aclarar si lo estoy planteando bien

Entiendo que le puedo conectar a la fuente los cables que vienen del schuko y da igual como lo conecte, simplemente me dejo el de tierra fuera.

Despues del + de salida de la fuente lo conecto al + de entrada heat y cold del stc-1000 y lo mismo con el negativo.

Y por ultimo conecto del heat positivo y negativo a uno de los peltiers y del cold al otro.

es esto correcto?

B

[Borrado] #2 Jul '25

El tercer borne empezando por la izquierda es para la tierra, si tienes el cable conéctalo que siempre va a ser más seguro.

El resto me parece confuso como para contestarte xD

1 respuesta

garlor #3 Jul '25

#2 básicamente, de la fuente de alimentacion, de una salida +, conecto a todas las entradas + y a los peltiers, y lo mismo con el -
no se si mexplico T_T

1 respuesta

B

[Borrado] #4 Jul '25

#3 El conversor de AC a DC está claro, no tiene misterio + de salida con + de entrada y lo mismo con el negativo.

Lo que no me cuadra son los puentes 3 cables rojos y los 3 negros unidos, me imagino que quieres dar corriente a esos bornes, pero el power supplies no lo hace internamente?

1 respuesta

garlor #5 Jul '25

#4 no, el power supplies da muy poco amperaje por lo visto, yo pensaba eso, que le metia los 12 voltios 15A por un lado y ya le daria por el otro, o eso he entendido

TripyLSD #6 Jul '25

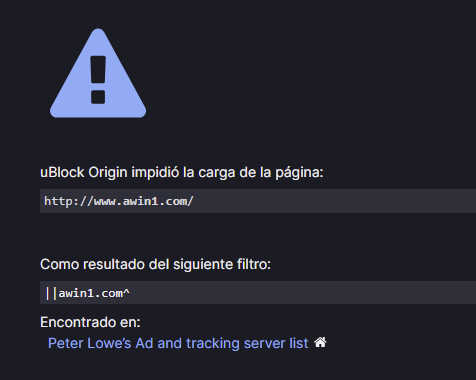

Con los referidos UBlock no me deja ver las especificaciones de los productos

Pero por lo que estoy entendiendo en esta web, el controlador funciona a 220v ac.

https://stc1000.es/manuales/manual-controlador-stc1000/

edit- vale, veo que los hay tanto en 220ac como 12v. Pero ese que tienes enlazado parece que solo pone que es el de 220V. Míralo bien

pd en aliexpress tienes kits diy en diferentes configuraciones por si no te quieres complicar mucho
https://es.aliexpress.com/item/1005007720596175.html?spm=a2g0o.productlist.main.2.6bc0105aj31Xn8&algo_pvid=055e2a20-f81f-4965-bdb6-0b998ac7a2ec&algo_exp_id=055e2a20-f81f-4965-bdb6-0b998ac7a2ec-1&pdp_ext_f=%7B%22order%22%3A%221%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21EUR%2178.02%2139.79%21%21%2189.70%2145.75%21%40211b813f17519305442427374e3051%2112000041969525134%21sea%21ES%21136660283%21X&curPageLogUid=a60TTW3PHQZW&utparam-url=scene%3Asearch%7Cquery_from%3A

1 respuesta

C

cloud95 #7 Jul '25

has comprado el medidor de temperatura de 220V para una fuente de alimentación de 12V?

1 respuesta

Kaiserlau #8 Jul '25 Penitente

Ese termostato que vas a comprar funciona alimentado con 220v al menos el que has linkado, mucho ojo xd. Existen otros stc-1000 que funcionan alimentados a 12v o 24v dc ejemplo: https://www.amazon.es/Controladores-Temperatura-Termostato-Cent%C3%ADgrado-Calibraci%C3%B3n/dp/B0B6H3S894

Usa el esquema que te da el fabricante, no tiene perdida, tienes dos opciones, o una conexión directa a cada fuente de frio/calor, o el termostato comandando la fuente de alimentación 'de cada una' de las fuentes de frio/calor. Dejate de chats gpts y IAmierdas.

Pd: Hagas lo que hagas Usa fusibles! delante de las peltier y la resistencia, y tambien de la fuente en la indirecta si vas a comprar la de 220v o quieres algo mas comandando por debajo del termostato xd. Uno de 4 vías suficiente para tu caso https://www.amazon.es/JZK-fusibles-portafusibles-Cuchilla-Triciclo/dp/B07W4V52VJ o en linea https://www.amazon.es/JOREST-Portafusibles-Impermeable-Fusibles-Standard/dp/B0DBPQBGBQ

Que te nos incineras. Fusibles esos gran olvidados hasta que todo hace pum.

1 respuesta

garlor #9 Jul '25

#8 #7 #6 perdon busque stc-1000 y solo mire la foto, el que compre yo es de 12v de entrada
#6 copia y pega el texto so vago xD
el kit no esta mal, pero yo quiero que pueda tanto enfriar como calentar
